SENSOR SUHU LM35 dg Micro ATmega8535 + LCD display + Buzzer

wah..,dah lama gak posting nih. n skarang coba lagi utk ngblog stelah kian lama mati suri...he he he.,

ok bro kli ni gue dapet job buat pengukur suhu kolam pake sensor LM35 n gue pake micro ATmega8535

lom tu lo kudu siapin komponen pendukung bro, karna mustahil tanpa komponen soalnya ni dunia nyata bukan magic, ha ha ha  relaks bro just kidding.,n_n

komponen : (saran : lo mesti nyari di toko komponen elektronik, jngan d pasar buah. ya iya lah)
- microcontroller AVR ATmega8535
- Crystal 12 MHz
- kapasitor 33 pF
- PCB
- sensor suhu LM35
- buzzer
- LCD display (20x4 / 16x2 trgantung kbutuhan lo bro)
- pin male & female
- kabel (pelangi utk permudah hafal jalur)
- resistor variabel 50 ohm

tu ane kira utk kompenen utamanya bro, selebihnya kreasi pribadi, anak indonesia kan kreatif
          ^^^^^hidup anak indonesia^^^^^

go action :

rangkai komponen tadi kyak gambar dbwah ni,



pastiin bro rangkaian lo gak salah..,OK

nah klu dah dirakit tu smua komponen lo mesti buat listing programnya, tersrah lo mo pake program apa, n kali ni gue pake BASCOM (Basic Compiler)

'######################################################'
'*** LISTING PROGRAM SENSOR SUHU LM35                    ***'
'*** NAMA               = qabulbee.blogspot.com                            ***'
'*** JUR & ANG      = TEKNIK ELEKTRO 2007               ***'
'*** UNIVERSITAS SRIWIJAYA                                                ***'
'######################################################'


$regfile = "M8535.dat"
$crystal = 12000000

Config Lcdpin = Pin , Db4 = Portc.2 , Db5 = Portc.3 , Db6 = Portc.4 , Db7 = Portc.5 , E = Portc.1 , Rs = Portc.0
Config Lcd = 16 * 2

Buzzer Alias Portb.0
Aman Alias Portc.7
Bahaya Alias Portc.6

Config Adc = Single , Prescaler = Auto , Reference = Internal
Dim Dataadc As Word , Datasuhu As Single
Const Vreff = 5.00
Start Adc

Cls
Cursor Off
Locate 1 , 1
Lcd "*qabulbee.blogger*"
Locate 2 , 14
Lcd Chr(223) ; "C"
Locate 2 , 1
Lcd "SUHU ="

Do

Dataadc = Getadc(5)
Datasuhu = Dataadc / 1024
Datasuhu = Datasuhu * Vreff
Datasuhu = Datasuhu * 100
Locate 2 , 8
Lcd "" ; Fusing(datasuhu , "#.##")

If Datasuhu > 30 Then
Aman = 0
Bahaya = 1
Buzzer = 1

Elseif Datasuhu < 30 Then
Aman = 1
Bahaya = 0
Buzzer = 0
End If

Waitms 100
  Loop
End

nah slesai deh ni listing programnnya, loh kog gak jlan alat gue, tenang bro lo kan blum masukin ni listing programnya ke micro ATmega8535. yg jelas jngan pake gancu bro

so pake downloader karena ni alat didesain tanpa downloader klu pengen skalian downloader lo bisa kembangin sendiri bro., OK

 ni Downloader yg ane pake pabrikan dari Micro+ TRAINING..,nah ni jga butih driver usbnya biar detect di PC.
 dah sbuah software lagi yaitu KHAZAMA AVR programmer yg bisa BroLek (bro elektro) lihat di khazama.com

nih tampilan softwarenya :



 tretet..,tretet..,tretet..,tretet download program selesai..,nah ni alat ane BROLEK.

































18 September, 2011

Robot LineFollower Sederhana




Sembari ngisi waktu luang, dari pada bengong kyak ayam kesurupan.,(ada gak kali ya), ane mo sharing lagi nih apa yg pernah ane buat n ajarkan sama anak2 X-SKUL dulu. Yaitu membuat robot line follower sederhana alias tanpa menggunakan microcontroller. Robot ini cukup simple n mudah dan ini juga sebagai dasar belajar membuat robot line follower sebelum menggunakan micro. Jika ini udah paham ane pastiin tmen2 paham cara kerja ni robot nantinya.
Yuk langsung aja ke KTP eeeh.., TKP :
Siapin ni komponen’’nya :
·         Resistor 1K                      = 2 buah
·         Resistor 3K                     = 2 buah
·         LDR  / photodioda               = 2 buah
·         Trimpot 50KΩ                     = 2 buah
·         Transistor 2N3906               = 2 buah
·         Transistor 2N3904                = 2 buah
·         Led  / infrared                       = 2 buah
·         Motor DC                            = 2 buah
·         Serta mobil mainan tank= 2 buah (untuk body robot atau bias buat sendiri).

Kemudian rangkailah sesuai skema rangkaian dibawah ini :


nih robot yg ane buat :




Demikian sharing hari ini, SELAMAT MENCOBA..,

mhon komentarnya demi kemajuan bersama..,

08 August, 2011

Tidak Sempat



Masih malam, pukul 01:00 WIB disaat orang masih terlelap tidur, pak Usman sudah bengun dan langsung bersiap-siap untuk pergi. Segala perbekalan dibawa termasuk makanan, minuman, dan golok. Mau ke mana pak Usman..?,Pak Usman adalah seorang pedagang bambu yang rumahnya di sekitar hutan bambu yang terletak di atas sebuah gunung.
Setelah perbekalan siap, dia pun ke luar rumah sambil melirik anak dan istrinya yang sedang nyenyak tidur. Mungkin, dia ingin berpamitan tetapi kasihan melihat anak dan istrinya sedang tidur pulas. Dia pun berangkat dan mengunci pintu dari luar. Tentu, pak Usman punya kunci duplikat karena hampir setiap hari ke luar malam.
Dia pun menghampiri gerobak yang sudah terisi bambu. Ternyata temannya mang Dadan sudah menunggu disana.
“Yuk, kita berangkat.” kata pak Usman. Tanpa basa basi lagi mereka langsung mendorong gerobak menuruni jalan yang lumayan curam. Perjalanan pun ditempuh cukup lama. Mereka sesekali berhenti untuk beristirahat meminum kopi yang mereka bawa dengan botol bekas minuman air mineral.
Sampai di kota, mata hari pun sudah terbit. Sinar matahari yang sebenarnya belum terik, tetapi cukup untuk membuat tubuh Mang Dadan dan pak Usman basah kuyup karena keringat. Sesampainya di dekat pasar mereka pun berhenti dan berharap ada pembeli yang datang.
Sampai datang seorang pria setengah baya, dengan pakai ala haji (katanya) menghampiri mereka.
“Assalamu’alaikum…” kata bapak haji tersebut sambil tersenyum.
“Wa’alikum salam pak Haji.” Jawab pak Usman. Pak Usman manggil pak haji untuk tujuan menyenangkan calon pembelinya. Dia tidak tahu apakah orang ini sudah berhaji atau belum. Tapi dia tidak peduli, yang penting bapak ini senang dan membeli bambunya.
“Perlu bambu pak Haji?” tanya mang Dadan tidak kalah sopan.
“Betul, Mushola di tempat saya mau diperbaiki dan perlu bambu untuk stagger dan untuk reng.” kata orang yang yang dipanggil pak Haji. OK dech, kita sebut saja pak Haji.
“Kebetulan pak Haji, saya bawa bambu bagus. Baru datang, saya baru menebangnya kemarin. Silahkan dilihat.” kata pak Usman.
“Oh, baru datang yah? Memang bapak-bapak berangkat jam berapa dari rumah?” tanya pak Haji.
“Sekitar jam satu atau setengah dua, pak Haji.” jawab mang Dadan.
“Mmm. Ngomong-ngomong, bapak-bapak shalat shubuh dimana?” tanya pak Haji.
Mereka terkejut dengan pertanyaan ini, sebab mereka tidak shalat shubuh. Mereka malu, tetapi mereka tidak berani bohong.
“He he, tidak sempat pak Haji. Saya takut terlambat dan didahului oleh orang lain.” jawab pak Usman malu-malu.
Pak Haji pun tersenyum. “Mulai besok, bagaimana jika berangkat lebih malam, jadi begitu waktu subuh, bapak-bapak bisa menyempatkan diri untuk shalat sambil beristirahat.”
“Baik pak Haji.” jawab mereka serempak sambil tersenyum malu-malu. “Oh ya, mau beli semua pak Haji?”
“Oh iya, hampir lupa. Berapa semuanya?” tanya pak Haji. Setelah sepakat harga, mereka pun langsung mendorong gerobak menuju Mushala yang sedang direnovasi.


20 May, 2011

SERVICE LAMPU TL


Apa kabar sahabat blog...?

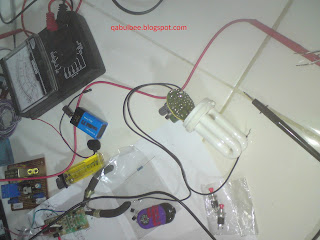

suatu hari ane main tempat kawan-kawan dan ditanya bisa benerin lampu TL yang rusak gak.,ane pikir-pikir kenapa juga ya gak nyoba benerin itung2 bantu kawan sekalian belajar apalagi jurusan elektro.
Oh ya langsung aja ane share pengalamannya :
ciri-ciri kerusakan 1 :
-          Tabung lampu terlihat hitam gosong itu pertanda filamen telah gosong/putus, maka kemungkinan tabung lampu yang rusak. Untuk memastikan kerusakannya gunakan multitester dan set pada 10x ohm meter dan hubungkan pada pangkal masing2 kabel filamen jika tetap menunjukkan angka nol dapat dipastikan filamen putus.

Perbaikan 1:
-          Ganti tabung lampu dengan kanibalan lampu lain yang masih terlihat bagus tabung lampunya tetapi komponen sudah rusak.

Ciri-ciri kerusakan 2 :
-          Tabung masih bagus dan belum terlihat hitam, maka kemungkinan besar kerusakan pada komponen.

Perbaikan 2 :
Periksalah komponen-komponen berikut menurut pengalaman ane sering rusak :

1.       Cek elco yang berkapasitas besar (biasanya 10uF / 350-400 Volt),
2.       Cek resistor dengan resistansi (biasanya 2.2 - 10 OHM)
3.       Cek transistor MJE type (13001,13002 atau 13003)
4.       Cek kondensator tantalum (3.9 – 4.0nF / 12000V)








demikian shaing dari ane.,selamat mencoba..

17 April, 2011

Bel Elektronik Sederhana


bagi penggemar elektronika yang pengen coba buat bel elektronik sederhana berikut tutorialnya.

komponen :

  • resistor             : 10K, 56K
  • kapasitor          : 0,01uF
  • kapasitor polar : 1uF/15V
  • IC Timer          : NE555
  • speaker           : 8 ohm 0,5watt
  • switch on/off
  • baterai / catu daya : 5-15Volt

berikut rangkaiannya :




rangkaian diatas mengaplikasikan dari timer 555 dengan metode astable multivibrator, rangkaian ini berfungsi membangkitkan frekuensi osilasi sebsar 1KHz, dan bisa diubah pada resistor R2 sesuai dengan keluaran frekuensi yang kita inginkan. dan bunyi dihasilkan dari output frekuensi yang dihubungkan dengan speaker dan bunyi yang dihasilkan adalah bunyi beep yang panjang. (diuji di simulator livewire)


demikian smoga bermanfaat.
